Mengapa Basis Cetakan dan Suku Cadang Standar Menentukan Umur Cetakan?

Umur cetakan sering kali dinilai berdasarkan material rongga dan presisi pemesinan. Namun yang benar-benar menentukan apakah suatu cetakan dapat mencapai umur desainnya dengan andal dan dapat diprediksi adalah bagian yang tidak diperhatikan oleh siapa pun—dasar cetakan dan bagian standar.

Basis cetakan adalah kerangka. Bagian standarnya adalah sambungannya. Jika kerangka tidak sejajar dan persendian kendur, rongga terbaik pun tidak akan bertahan lama.

Basis Cetakan: Landasan untuk Segalanya

Basis cetakan adalah pembawa seluruh cetakan. Ini mengintegrasikan semua komponen fungsional—rongga, inti, sistem ejeksi, sistem pendingin, dan sistem gerbang—ke dalam kerangka yang tepat, memastikan semuanya kembali ke posisi yang sama pada setiap siklus buka dan tutup.

Komponen Inti dari Basis Cetakan Standar

Pelat ini ditumpuk, dikunci dengan sekrup, dan mengandalkan pin pemandu dan bushing untuk menjamin pengulangan posisi setiap siklus.

Persyaratan Kinerja Dua Inti untuk Basis Cetakan

Kekakuan adalah yang utama. Tekanan injeksi bisa mencapai ratusan kilogram per sentimeter persegi. Jika dasar cetakan kurang kaku, maka akan berubah bentuk di bawah tekanan tinggi—garis perpisahan terbuka, muncul kilatan; inti bergeser, ketebalan dinding menjadi tidak rata; pin ejektor terikat, dan seluruh cetakan harus dibongkar.

Presisi adalah yang kedua. Jarak bebas antara pin pemandu dan busing, serta kerataan dan persegi setiap pelat, secara langsung menentukan apakah cetakan membuka dan menutup dengan lancar dan apakah dimensi produk tetap stabil.

 Suku Cadang Standar: Komponen Termurah Yang Paling Sering Rusak

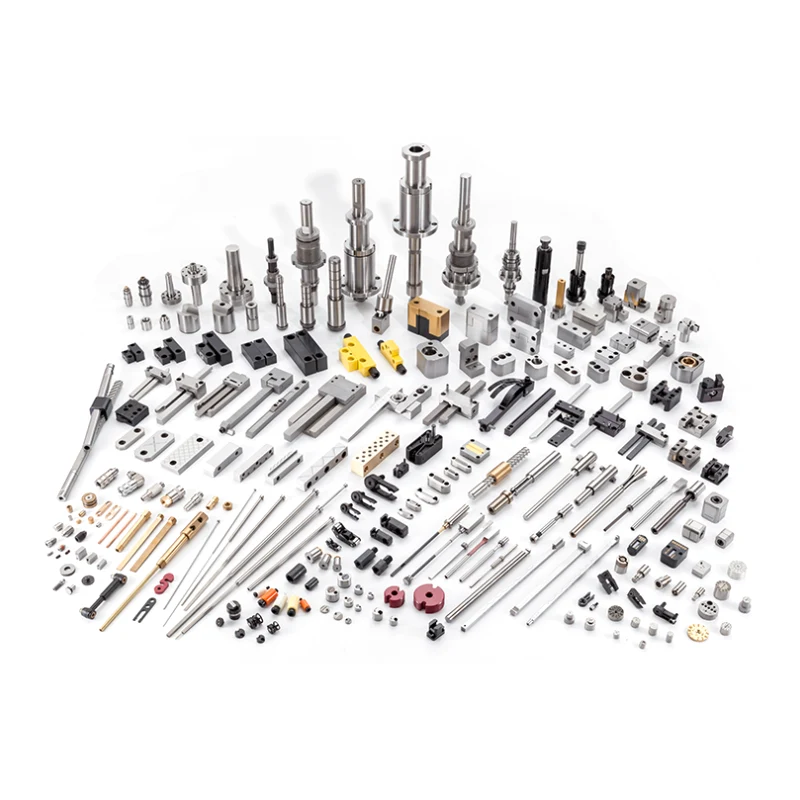

Suku cadang standar adalah semua komponen non-rongga dan non-inti yang dapat dipertukarkan dalam cetakan. Pin pemandu, ring, pin ejektor, pegas, segel, cincin pencari lokasi, blok pengunci—semuanya diperhitungkan.

Kelihatannya biasa saja, harganya murah untuk dibeli, namun lebih dari separuh kegagalan cetakan disebabkan oleh komponen ini.

1. Pin Panduan dan Bushing

Sistem panduan memastikan keselarasan yang tepat dari bagian yang bergerak dan diam pada setiap penutupan. Kebanyakan kegagalan cetakan dimulai dengan hilangnya akurasi panduan.

Bahan: Baja bantalan SUJ2 atau baja perkakas SKD11, dengan pengerasan induksi frekuensi tinggi hingga HRC 58-62, diikuti dengan penggilingan presisi hingga permukaan akhir Ra 0,2-0,4.

Fit Clearance: Biasanya 0,02-0,05 mm, tergantung ukuran cetakan. Terlalu besar, inti dan rongganya tidak sejajar. Terlalu kecil, dan resistensi pembukaan dan penutupan meningkat, menyebabkan rasa sakit.

Mode Kegagalan:

• Pin terasa sakit → disebabkan oleh pelumasan yang tidak mencukupi atau pembebanan yang tidak merata

• Busing aus → akhir masa pakai; gantikan mereka

• Pin bengkok → disebabkan oleh ejeksi yang tidak seimbang atau gaya penjepitan yang tidak sejajar dari mesin injeksi

2. Pin Ejektor, Selongsong, dan Batang Dorong

Sistem ejeksi mempunyai frekuensi siklus tertinggi dan pembebanan paling kompleks di antara bagian cetakan mana pun.

Pin Ejektor: Terbuat dari baja kecepatan tinggi SKH51 atau baja perkakas pengerjaan panas SKD61, dengan ujung yang diperkeras. Jarak bebas pas dengan lubang pemandu harus 0,015-0,025 mm. Terlalu ketat, dan pinnya terikat. Terlalu longgar, dan kilatan muncul di titik ejeksi.

Dua penyebab utama patahnya pin ejektor: gaya ejeksi tidak berada di tengah pusat resistensi demolding, atau pin terbentur saat kembali.

Pegas: Bertanggung jawab untuk mengembalikan pelat ejektor. Masalah yang paling sering diabaikan adalah kelelahan musim semi. Setelah puluhan ribu kompresi, ketinggian bebasnya memendek. Pelat ejektor gagal kembali sepenuhnya, dan pin ejektor membentur bagian diam pada penutupan berikutnya.

Metode pemeriksaan: Periksa ketinggian bebas pegas setiap 100.000 siklus. Ganti jika sudah turun di bawah 90% dari ketinggian aslinya.

3. Segel dan Penyekat

Kebocoran air sistem pendingin adalah kegagalan mendadak yang paling umum terjadi di lantai pabrik.

Segel (cincin-O): Terbuat dari karet silikon suhu tinggi atau karet fluoro, dengan batas suhu atas masing-masing 200°C dan 260°C. Kegagalan disebabkan oleh penuaan suhu tinggi, pengerasan, atau set kompresi. Ganti setiap 500.000 siklus atau setiap tahun, mana saja yang lebih dulu.

Penyekat: Mengalihkan arah aliran air untuk pendinginan lokal. Kegagalan yang paling umum adalah penyumbatan kerak—terutama parah di daerah dengan air sadah. Gunakan air lunak atau tambahkan bahan tambahan anti korosi dan anti kerak.

4. Menemukan Cincin dan Blok Pengunci

Menemukan Cincin: Dipasang di pelat penjepit atas, dipusatkan dengan nosel mesin injeksi. Pemilihan yang salah menyebabkan eksentrisitas antara nosel dan selongsong sariawan—paling banter, kebocoran material; paling buruk, sprue bushing dan nozzle rusak.

Blok Pengunci: Digunakan untuk penguncian geser (inti samping). Saat dipakai, gaya penguncian tidak mencukupi, dan slide bergeser ke belakang di bawah tekanan injeksi, menyebabkan kilatan pada sisi produk. Periksa permukaan pengunci secara teratur terhadap lekukan atau keausan. Jangan menunggu hingga flash muncul sebelum mengatasi masalah.

Mengapa Suku Cadang Standar Paling Sering Gagal

Suku cadang standar adalah komponen yang paling mudah distandarisasi, termurah, dan paling tidak terlihat dalam suatu cetakan.

Dan justru karena murah dan tidak terlalu mencolok, maka hal ini paling sering diabaikan:

• Pin pemandu menjadi kering—tidak ada yang memeriksa

• Pegas digunakan sampai patah

• Cincin-O bocor, dan seseorang melilitkannya dengan selotip dan terus berlari

• Pin ejektor sedikit bengkok, tetapi "masih berfungsi"

Hasil kumulatif dari semua keputusan yang "masih berfungsi" ini: pegas senilai beberapa dolar rusak, pelat ejektor macet, seluruh cetakan ditarik dari mesin untuk diperbaiki, kapasitas produksi berjam-jam hilang, dan biaya pemeliharaan ribuan dolar menumpuk.

Prinsip Seleksi

Pemilihan Basis Cetakan

Pemilihan Suku Cadang Standar

Pemeliharaan: Tidak Ada Kompleksitas Teknis, Hanya Disiplin Eksekusi

Perawatan dasar cetakan dan bagian standar tidak rumit. Yang dibutuhkan adalah frekuensi dan disiplin.

Referensi Cepat Diagnosis Kesalahan

Itudasar cetakan dan bagian standartidak menentukan seberapa indah tampilan produk—itulah tugas rongga. Hal ini hanya menentukan satu hal: apakah cetakan dapat menghasilkan komponen secara andal dan konsisten selama masa pakainya.

Kerangka yang tidak sejajar tidak dapat menyalurkan tenaga, tidak peduli seberapa kuat ototnya. Sendi yang kaku tidak dapat digerakkan, betapa pun mampunya anggota tubuh tersebut.

Saat memilih dasar cetakan, prioritaskan kekakuan daripada ringan, presisi daripada harga. Saat membeli suku cadang standar, mereknya tidak harus yang paling mahal, tetapi spesifikasinya harus benar. Dalam perawatan sehari-hari, ganti pegas sesuai jadwal, lumasi pin pemandu secara teratur, dan ganti segel ketika sudah mencapai akhir masa pakainya. Tugas-tugas ini tidak memerlukan keahlian teknis—hanya daftar periksa dan disiplin untuk mengikutinya.
