Apa Peran Penting yang Dimainkan Slide dalam Gerakan Cetakan yang Kompleks?

Di dalam cetakan injeksi yang kompleks, pergerakan satu slide dapat menentukan apakah suatu bagian diproduksi dengan sempurna atau dibuang. Pertimbangkan konektor otomotif yang dibentuk dengan potongan samping. Inti dan rongga utama tidak bisa begitu saja membuka dan menutup untuk melepaskan bagiannya; undercut akan terjebak. Mekanisme geser harus bergerak kesamping, menarik inti samping sebelum bagian tersebut dikeluarkan. Jika slide bergerak terlalu dini, bagian tersebut akan terdistorsi. Jika terlambat bergerak, bagian tersebut akan retak. Jika mengikat maka cetakannya rusak. Inilah peran penting slide dalam pergerakan cetakan yang kompleks. Mereka adalah komponen yang memungkinkan pencetakan geometri yang tidak mungkin dilakukan: potongan bawah, ulir internal, lubang samping, dan kontur kompleks. Perosotan bukanlah sepotong baja sederhana; ini adalah mekanisme presisi yang harus beroperasi dengan andal selama ratusan ribu siklus. Desain, bahan, dan ketepatan pembuatan slide serta komponen terkaitnya menentukan keberhasilan cetakan.

Pentingnya perosotan dalam pergerakan cetakan yang kompleks tidak dapat dilebih-lebihkan. Mereka adalah komponen yang mengubah cetakan buka-tutup sederhana menjadi sistem manufaktur canggih yang mampu menghasilkan komponen yang rumit. Mereka harus tahan terhadap tekanan tinggi dari cetakan injeksi, siklus termal proses, dan keausan mekanis akibat penggerakan berulang. Waktunya harus tepat dengan pembukaan dan penutupan cetakan. Dan mereka harus diproduksi dengan toleransi yang diukur dalam mikron. Artikel ini akan membahas peran penting slide dalam pergerakan cetakan yang kompleks. Kami akan membahas berbagai jenis slide, prinsip desain yang memastikan pengoperasian yang andal, bahan dan proses manufaktur yang menentukan masa pakainya, dan langkah-langkah pengendalian kualitas yang memastikan presisi. Kami juga akan memberikan spesifikasi rinci untuk kamiKomponen dan Sisipan Cetakan Yang Tepatdari pabrik kami di Moldburger Mould Industry Co., Ltd.

Daftar isi

• 1. Apa Itu Slide Cetakan dan Mengapa Diperlukan?
• 2. Apa Saja Berbagai Jenis Slide yang Digunakan dalam Cetakan Kompleks?
• 3. Bagaimana Gerakan Slide Digerakkan dan Diwaktukan?
• 4. Bahan dan Perawatan Apa yang Menjamin Daya Tahan Slide?
• 5. Prinsip Desain Apa yang Mencegah Kegagalan Slide?
• 6. Spesifikasi Apa yang Mendefinisikan Slide dan Sisipan Cetakan Berkualitas Tinggi?
• 7. Pertanyaan yang Sering Diajukan (FAQ)
• 8. Kesimpulan

1. Apa Itu Slide Cetakan dan Mengapa Diperlukan?

Slide cetakan adalah suatu mekanisme yang menggerakkan sebagian rongga atau inti cetakan secara lateral, tegak lurus terhadap arah buka tutup utama cetakan. Tujuan dari slide adalah untuk membentuk fitur yang akan mencegah bagian tersebut terlontar jika cetakan dibuka sepanjang sumbu utama. Fitur-fitur ini dikenal sebagai undercut. Undercut dapat berupa lubang samping, lekukan, ulir, atau geometri apa pun yang tidak sejajar dengan arah bukaan cetakan. Tanpa slide, fitur-fitur ini akan terjebak, dan bagian tersebut tidak dapat dilepas tanpa mengalami kerusakan. Slide bergerak keluar sebelum bagian tersebut dikeluarkan, sehingga bagian tersebut dapat dilepas dengan bersih. Tabel di bawah ini merangkum jenis fitur yang memerlukan slide.

PadaMoldburger Mould Industry Co., Ltd., pabrik kami mengkhususkan diri dalam desain dan pembuatan Komponen dan Sisipan Cetakan yang Tepat, termasuk slide. Kami memiliki pengalaman luas dalam memproduksi slide untuk cetakan kompleks yang digunakan dalam industri otomotif, medis, dan elektronik konsumen. Tim teknik kami bekerja sama dengan perancang cetakan untuk memastikan bahwa mekanisme geser dioptimalkan untuk geometri bagian tertentu dan persyaratan produksi.

2. Apa Saja Berbagai Jenis Slide yang Digunakan dalam Cetakan Kompleks?

Ada beberapa jenis slide yang digunakan dalam cetakan kompleks, masing-masing disesuaikan untuk aplikasi dan geometri bagian yang berbeda. Jenis yang paling umum adalah slide pin bubungan, slide hidrolik, slide pin sudut, dan slide mekanis. Slide pin cam adalah tipe yang paling umum. Ia menggunakan pin cam yang dipasang di dasar cetakan untuk menggerakkan slide saat cetakan terbuka. Pin bubungan mendorong slide ke samping saat pelat cetakan terpisah. Slide hidrolik menggunakan silinder hidrolik untuk menggerakkan slide secara independen dari bukaan cetakan. Hal ini memungkinkan pengaturan waktu yang lebih kompleks dan kekuatan yang lebih besar. Slide pin sudut menggunakan pin miring untuk menggerakkan slide saat cetakan terbuka, mirip dengan slide pin cam tetapi dengan geometri yang berbeda. Perosotan mekanis menggunakan mekanisme linkage atau rak-dan-pinion untuk menggerakkan perosotan. Tabel di bawah membandingkan jenis slide ini.

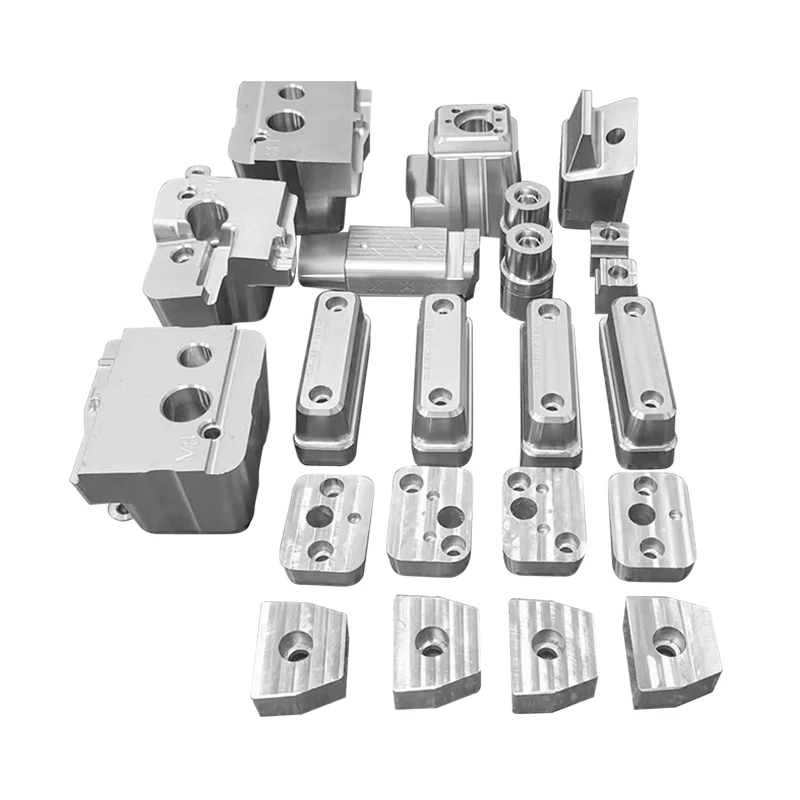

Di pabrik kami, kami memproduksi semua jenis perosotan dan komponen terkaitnya, termasuk blok perosotan, rel perosotan, pin bubungan, dan pelat aus. Kami menggunakan bahan berkualitas tinggi dan permesinan presisi untuk memastikan slide kami beroperasi dengan lancar dan andal. Tim teknik kami dapat merekomendasikan jenis slide yang sesuai untuk aplikasi spesifik Anda.

3. Bagaimana Gerakan Slide Digerakkan dan Diwaktukan?

Aktuasi dan pengaturan waktu pergerakan slide sangat penting untuk keberhasilan cetakan yang kompleks. Slide harus bergerak pada waktu yang tepat dalam siklus cetakan: setelah bagian tersebut cukup dingin untuk menahan deformasi, tetapi sebelum bagian tersebut dikeluarkan. Jika slide bergerak terlalu dini, bagian tersebut mungkin terdistorsi atau rusak. Jika terlambat dipindahkan, bagian tersebut mungkin retak atau slidenya rusak. Pengaturan waktunya dikontrol oleh geometri pin bubungan atau pemrograman sistem hidrolik. Untuk perosotan pin bubungan, panjang dan sudut pin bubungan menentukan kapan perosotan mulai bergerak dan seberapa jauh perjalanannya. Pin cam biasanya dipasang di bagian stasioner cetakan, dan mengaktifkan slide saat cetakan terbuka. Slide bergerak kesamping saat pin cam mendorongnya. Tabel di bawah merangkum pertimbangan waktu untuk pergerakan slide.

Di Moldburger Mould Industry Co., Ltd., pabrik kami menggunakan CAD dan perangkat lunak simulasi canggih untuk merancang dan memverifikasi waktu pergerakan slide. Kami dapat mensimulasikan seluruh siklus cetakan untuk memastikan slide bergerak pada waktu yang tepat dan tidak ada gangguan pada komponen cetakan lainnya. Manufaktur presisi kami memastikan bahwa pin cam dan blok geser dibuat dengan dimensi tepat yang diperlukan untuk pengaturan waktu yang tepat.

4. Bahan dan Perawatan Apa yang Menjamin Daya Tahan Slide?

Daya tahan slide tergantung pada bahan dan perawatan yang digunakan dalam konstruksinya. Slide harus tahan terhadap tekanan tinggi dari cetakan injeksi, gesekan gerakan berulang-ulang, dan keausan lelehan plastik abrasif. Bahan yang paling umum untuk slide dan komponennya adalah baja perkakas yang dikeraskan, seperti P20, H13, dan S7. Baja ini menawarkan kombinasi kekuatan tinggi, ketangguhan, dan ketahanan aus. Permukaan geser sering kali dilapisi atau dirawat untuk mengurangi gesekan dan memperpanjang umur. Perawatan umum meliputi nitridasi, pelapisan krom, dan penerapan pelapis tahan aus seperti titanium nitrida (TiN) atau karbon seperti berlian (DLC). Tabel di bawah ini merangkum bahan dan perawatan yang digunakan dalam slide kami.

Di pabrik kami, kami hanya menggunakan bahan dan perawatan berkualitas tinggi untuk Komponen dan Sisipan Cetakan yang Tepat. Kami memiliki peralatan dan keahlian untuk melakukan aplikasi nitridasi, pelapisan krom, dan pelapisan sendiri. Kami juga menawarkan serangkaian pelat aus standar dan khusus serta bushing pemandu untuk disesuaikan dengan desain slide yang berbeda. Tujuan kami adalah menyediakan perosotan yang dapat dioperasikan dengan andal selama masa pakai cetakan.

5. Prinsip Desain Apa yang Mencegah Kegagalan Slide?

Desain mekanisme geser harus memperhitungkan gaya, gerakan, dan lingkungan proses pencetakan injeksi. Beberapa prinsip desain sangat penting untuk mencegah kegagalan slide. Yang pertama adalah bimbingan yang memadai. Perosotan harus dipandu sepanjang jalurnya dengan tepat. Hal ini biasanya dicapai dengan rel pemandu dan pelat aus. Rel pemandu harus cukup kaku untuk menahan gaya lateral pada slide, dan pelat aus harus memberikan permukaan gesekan yang rendah. Prinsip kedua adalah penyelarasan yang tepat. Slide harus sejajar dengan rongga cetakan dan inti. Ketidaksejajaran dapat menyebabkan pengikatan, keausan, dan kerusakan pada komponen. Prinsip ketiga adalah preload yang cukup. Perosotan harus dimuat terlebih dahulu pada rel pemandu untuk menghilangkan permainan. Hal ini memastikan slide bergerak dengan lancar dan akurat. Prinsip keempat adalah perlindungan dari kontaminasi. Mekanisme perosotan harus dilindungi dari kilatan plastik, debu, dan serpihan. Hal ini biasanya dicapai dengan segel atau penutup. Tabel di bawah merangkum prinsip-prinsip desain ini.

Di Moldburger Mould Industry Co., Ltd., pabrik kami mengikuti prinsip desain ini dalam pembuatan slide dan sisipan kami. Kami menggunakan pemesinan presisi untuk memastikan semua komponen terpasang dengan benar. Kami menggunakan pelat aus dan rel pemandu berkualitas tinggi untuk menghasilkan gerakan yang halus dan akurat. Dan kami menggunakan segel dan penutup untuk melindungi mekanisme dari kontaminasi. Tujuan kami adalah menyediakan perosotan yang dapat dioperasikan dengan andal selama masa pakai cetakan.

6. Spesifikasi Apa yang Mendefinisikan Slide dan Sisipan Cetakan Berkualitas Tinggi?

Spesifikasi utama untuk slide dan sisipan cetakan meliputi material, kekerasan, toleransi dimensi, permukaan akhir, dan pelapisan. Tabel di bawah ini memberikan ringkasan spesifikasi umum untuk Komponen dan Sisipan Cetakan Tepat kami.

Di pabrik kami, kami memproduksi Komponen dan Sisipan Cetakan yang Tepat untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan material, kekerasan, dan pelapisan agar sesuai dengan kebutuhan spesifik Anda. Sistem kontrol kualitas kami mencakup inspeksi dimensi, pengujian kekerasan, dan pengukuran permukaan akhir untuk memastikan bahwa setiap komponen memenuhi standar tinggi kami.

7. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa perbedaan antara perosotan dan pengangkat dalam cetakan?

Jawaban: Sebuah slide bergerak kesamping, tegak lurus dengan arah bukaan cetakan, membentuk potongan bawah pada sisi bagian tersebut. Pengangkat bergerak pada suatu sudut, biasanya untuk membentuk potongan di bagian dalam atau untuk membantu ejeksi. Keduanya merupakan mekanisme untuk membentuk fitur yang tidak dapat dibentuk dengan tarikan lurus sederhana, namun beroperasi dalam arah berbeda dan digunakan untuk geometri berbeda.

Pertanyaan 2: Bagaimana cara menentukan goresan yang diperlukan untuk sebuah slide?

Jawaban: Pukulan yang diperlukan untuk suatu perosotan ditentukan oleh kedalaman undercut ditambah margin keamanan. Slide harus ditarik cukup jauh untuk membersihkan bagian bawah sepenuhnya sebelum bagian tersebut dikeluarkan. Sebagai aturan umum, goresan harus setidaknya 5-10 mm lebih besar dari kedalaman undercut. Goresan yang tepat bergantung pada geometri bagian dan desain cetakan. Tim teknik kami dapat membantu Anda menghitung pukulan yang diperlukan untuk aplikasi spesifik Anda.

Pertanyaan 3: Apa yang menyebabkan slide terjepit atau terjepit?

Jawaban: Slide dapat tersangkut atau terikat karena beberapa penyebab: pelumasan yang tidak memadai, kontaminasi dari kilatan plastik atau serpihan, ketidaksejajaran slide atau rel pemandu, muatan awal yang tidak mencukupi, atau keausan pada rel pemandu dan pelat aus. Perawatan rutin, termasuk pembersihan dan pelumasan, dapat mencegah sebagian besar masalah perampasan. Jika kaca objek tersangkut, kaca objek tersebut harus dibongkar, diperiksa, dan diperbaiki sebelum digunakan lebih lanjut.

Pertanyaan 4: Seberapa sering slide cetakan harus dirawat?

Jawaban: Slide cetakan harus diperiksa dan dirawat secara berkala, tergantung pada volume produksi dan bahan yang dicetak. Sebagai pedoman umum, slide harus diperiksa setiap 10.000-50.000 siklus. Inspeksi harus mencakup pemeriksaan keausan, verifikasi kesejajaran, dan pelumasan permukaan geser. Pemeliharaan preventif dapat memperpanjang umur slide dan mencegah downtime yang tidak terduga.

Pertanyaan 5: Bisakah slide dipasang ke cetakan yang sudah ada?

Jawaban: Dalam beberapa kasus, slide dapat dipasang kembali ke cetakan yang sudah ada, namun ini adalah proses rumit yang memerlukan rekayasa yang cermat. Cetakan harus memiliki ruang yang cukup untuk mekanisme geser, dan dasar cetakan harus dimodifikasi untuk mengakomodasi pin bubungan atau silinder hidrolik. Perkuatan seringkali lebih mahal dan memakan waktu dibandingkan merancang slide ke dalam cetakan dari awal. Tim teknik kami dapat mengevaluasi cetakan Anda dan memberi saran apakah perkuatan dapat dilakukan.

8. Kesimpulan

Slide memainkan peran penting dalam pergerakan cetakan yang kompleks dengan memungkinkan produksi komponen dengan potongan bawah, lubang samping, ulir, dan fitur lainnya yang tidak dapat dicetak dengan cetakan buka-tutup sederhana. Ini adalah mekanisme presisi yang harus dirancang, diproduksi, dan dipelihara dengan standar tertinggi. Bahan, perlakuan, dan prinsip desain yang digunakan dalam konstruksi menentukan keandalan dan masa pakainya. Di Moldburger Mould Industry Co., Ltd., pabrik kami mengkhususkan diri dalam pembuatan Komponen dan Sisipan Cetakan yang Tepat, termasuk slide, blok geser, pin cam, dan pelat aus. Kami memiliki keahlian dan peralatan untuk memproduksi komponen berkualitas tinggi yang memenuhi persyaratan paling menuntut. Tim teknik kami bekerja sama dengan pelanggan kami untuk memastikan bahwa setiap komponen dioptimalkan untuk aplikasi spesifik mereka.

Apakah Anda sedang merancang cetakan baru atau memelihara cetakan yang sudah ada, kami mengundang Anda untuk menghubungi kami guna mendiskusikan kebutuhan Anda. Kami dapat memberikan sampel, data teknis, dan bantuan desain. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra terpercaya bagi pembuat cetakan dan pembuat cetakan di seluruh dunia.

Hubungi Moldburger Mould Industry Co., Ltd. hari iniuntuk mendiskusikan persyaratan Komponen dan Sisipan Cetakan yang Tepat dan mengetahui bagaimana slide kami dapat meningkatkan kinerja dan keandalan cetakan kompleks Anda.
